Si uno recorre el sector consolidado de Peñaflor Viejo y luego se desplaza hacia los nuevos loteos en terrenos que se aproximan a la ribera del río Mapocho, la diferencia bajo los pies es radical. En nuestra experiencia, mientras el casco antiguo suele apoyarse sobre suelos más firmes, las expansiones urbanas de la comuna se topan con depósitos fluviales y sedimentos blandos que complican cualquier proyecto de construcción. Esta dualidad geotécnica explica por qué el diseño de columnas de grava se ha vuelto una alternativa tan consultada por ingenieros y arquitectos que trabajan en Peñaflor. La técnica permite atravesar estratos de baja capacidad portante —limos y arcillas típicos de la cuenca— para transmitir las cargas a capas más profundas, mejorando la rigidez del subsuelo. Antes de definir un esquema de mejoramiento, conviene evaluar la estratigrafía con un ensayo de penetración SPT que aporte datos de resistencia en los primeros 15 metros, o complementar con calicatas exploratorias si se necesita una inspección visual directa de los estratos más superficiales en la zona de Malloco.
Un diseño de columnas de grava mal dimensionado en suelos blandos de Peñaflor puede reducir solo un 30% los asentamientos, cuando un cálculo riguroso supera el 70% de mitigación.
Enfoque y alcance

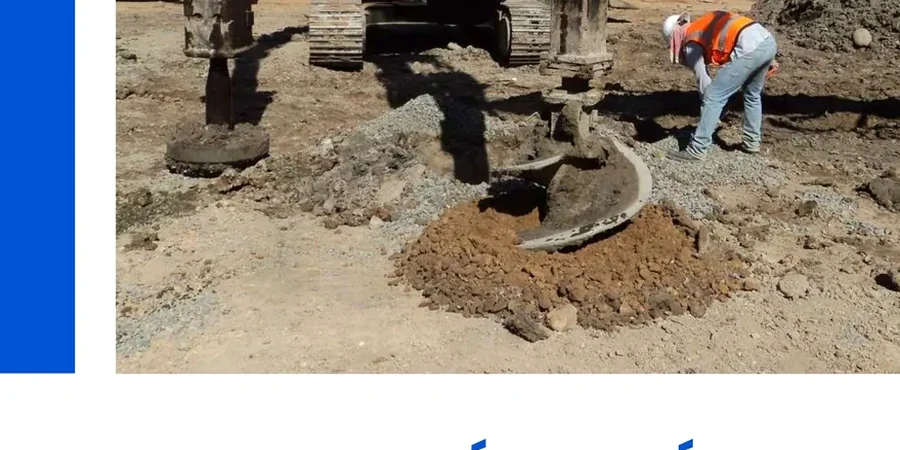

Peñaflor se emplaza en una zona donde la napa freática suele encontrarse a profundidades que oscilan entre los 2 y 5 metros, dependiendo de la cercanía al río y la temporada de riego agrícola. Este dato es crítico porque el diseño de columnas de grava se ejecuta mediante vibrosustitución, un proceso que introduce grava limpia de alta angularidad dentro del suelo blando mientras se densifica el terreno circundante. El equipo vibrador, que trabaja por aire comprimido, desplaza lateralmente las partículas finas y compacta la columna de grava, generando un drenaje vertical que acelera la disipación de presiones de poro. Lo que más vemos en esta zona son columnas de entre 60 y 90 centímetros de diámetro, alcanzando profundidades de hasta 12 metros para llegar a un estrato de grava aluvial natural más competente. El resultado es un macizo de suelo reforzado que reduce asentamientos totales y diferenciales, a la vez que eleva la capacidad de carga hasta valores que rondan los 150 a 250 kPa, dependiendo del espaciamiento y la calidad del material de relleno. La supervisión de la instalación se apoya en registros de consumo de energía del vibrador y en controles posteriores como el ensayo de placa de carga, asegurando que cada columna cumpla con los parámetros de diseño especificados en la etapa de cálculo.
Factores del sitio
El rápido crecimiento de Peñaflor durante las últimas dos décadas, pasando de ser una comuna predominantemente agrícola a un polo residencial de Santiago, impulsó la construcción sobre suelos que antes eran parcelas de cultivo o zonas de inundación estacional. Este cambio de uso de suelo, sin un mejoramiento geotécnico adecuado, ha dejado en evidencia patologías como asentamientos diferenciales en pavimentos y fisuras en viviendas de baja altura. El riesgo de licuefacción en terrenos arenosos saturados cercanos al Mapocho es real, y la microzonificación sísmica de la región Metropolitana clasifica varios sectores de Peñaflor en categorías de suelo D y E según la NCh433.Of1996 Mod.2009, lo que implica una amplificación de las ondas sísmicas durante un evento. Las columnas de grava contrarrestan este fenómeno actuando como drenes verticales, disipando rápidamente el exceso de presión de poros generado por un sismo y densificando el suelo granular circundante para alejarlo del umbral de falla cíclica.
Dudas habituales
¿En qué tipo de suelos de Peñaflor se recomienda usar columnas de grava?
Principalmente en suelos finos blandos como limos y arcillas de baja consistencia, y en arenas limosas sueltas con riesgo de licuefacción, comunes en las cercanías del río Mapocho y antiguos terrenos agrícolas de la comuna.
¿Cuánto cuesta un proyecto de diseño e instalación de columnas de grava en Peñaflor?
Los proyectos de mejoramiento con columnas de grava en Peñaflor suelen oscilar entre $653.000 y $2.140.000 pesos chilenos, dependiendo de la profundidad, el número de columnas y la complejidad del acceso al sitio.
¿Qué ventaja tiene la vibrosustitución frente a un relleno compactado tradicional?
La vibrosustitución no requiere excavación masiva ni botadero de material de mala calidad. Se introduce grava directamente en el suelo blando, densificándolo lateralmente y creando drenajes verticales que aceleran la consolidación.
¿Cómo se verifica que una columna de grava quedó bien instalada?
Se realizan pruebas de placa de carga sobre columnas aisladas y entre columnas, se mide el consumo energético durante la instalación y, en proyectos críticos, se ejecutan ensayos de penetración para comparar la resistencia antes y después del tratamiento.
¿Afecta la napa freática alta de Peñaflor la instalación de columnas de grava?
No, el método de vibrosustitución trabaja eficientemente bajo el nivel freático. De hecho, la presencia de agua ayuda al proceso de fluidificación del suelo fino durante la vibración, facilitando la penetración y compactación de la grava.
