Cuando se instala un equipo de perforación rotatoria con martillo de fondo en las terrazas aluviales de Peñaflor, lo primero que se evalúa es la variabilidad del subsuelo. A diferencia de los sectores precordilleranos, los suelos aquí presentan lentes de grava arenosa intercalados con bolsones de finos que obligan a un diseño de anclajes con un control muy preciso de la longitud del bulbo. Esta configuración geotécnica, propia de los depósitos del río Mapocho en su confluencia histórica, exige que las cargas de tracción se calculen considerando la fricción lateral unitaria real, no valores tabulados genéricos. Para proyectos que requieren contención profunda, complementamos el estudio con sondajes SPT que permiten correlacionar la resistencia a la penetración con la adherencia suelo-lechada, o bien con ensayos CPT cuando se busca un perfil continuo de la punta cónica y fricción local sin alteración de muestras.
En suelos aluviales de Peñaflor, un bulbo mal dimensionado pierde hasta el 40% de su capacidad ante un sismo severo si no se verifica la presión de confinamiento.
Factores del sitio

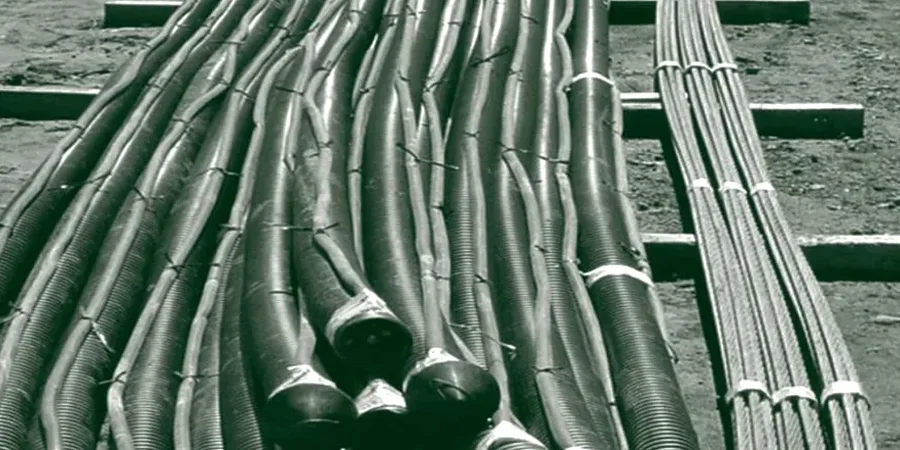

El contraste climático de Peñaflor, con inviernos de alta pluviometría concentrada y veranos secos que endurecen la costra superficial, afecta directamente la durabilidad de los anclajes. La recarga del acuífero durante los meses de julio y agosto eleva el nivel freático y genera presiones de poros que reducen la tensión efectiva en la interfaz bulbo-suelo. Si el diseño no contempla una protección catódica adecuada o un doble sistema de inyección con envainado, la corrosión del acero en ambientes húmedos con presencia de sulfatos puede comprometer la vida útil de la estructura en menos de una década. Además, la sismicidad de la zona central, con eventos como el de 2010 que generaron aceleraciones superiores a 0.30g en la comuna, demuestra que un anclaje pasivo sin pretensado puede experimentar desplazamientos diferidos que fisuren el muro de contención, con costos de reparación muy superiores a la inversión inicial en un diseño robusto.
Normas aplicables
NCh2369.Of2003 - Diseño sísmico de estructuras industriales, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios, NCh1508.Of2014 - Geotecnia - Ensayos de arrancamiento de anclajes, NCh 165/A416M-18 - Strand for prestressed concrete, EN 1997-1:2004 (Eurocódigo 7) - Proyecto geotécnico, PTI DC35 - Post-Tensioning Institute Guidelines
Dudas habituales
¿Qué diferencia hay entre un anclaje activo y uno pasivo para un muro en Peñaflor?
El anclaje activo se pretensa con un gato hidráulico hasta alcanzar una carga de bloqueo definida en el diseño, eliminando prácticamente los desplazamientos del muro. El anclaje pasivo no se tensa; entra en carga solo cuando el terreno se deforma y moviliza la resistencia pasiva del bulbo. En suelos aluviales de Peñaflor, donde las deformaciones diferidas pueden ser significativas, los anclajes activos ofrecen un control mucho más preciso de la estabilidad, aunque requieren una puesta en obra más especializada.
¿Cómo se verifica la capacidad de un anclaje antes de ponerlo en servicio?
Se realiza un ensayo de arrancamiento según la norma NCh1508.Of2014, aplicando carga por escalones hasta alcanzar el 150% de la carga de diseño y midiendo el desplazamiento del cabezal. La curva carga-deformación debe mostrar un comportamiento estable, y el creep (fluencia) entre escalones no debe superar los 2 mm en 10 minutos. En terrenos como los de Peñaflor, con gravas que pueden generar fricción errática, recomendamos ensayar al menos el 5% del total de anclajes instalados.
¿Qué normativa sísmica rige el diseño de anclajes en Chile?
El diseño sísmico se rige por la NCh2369.Of2003 para estructuras industriales y por la NCh433.Of1996 Mod.2009 para edificios habitacionales. Ambas exigen que el sistema de contención anclado resista las combinaciones de carga con sismo horizontal y vertical, considerando además la posible degradación de la resistencia del suelo por aumento de presión de poros durante el evento sísmico, lo cual es particularmente relevante en los suelos granulares saturados de la cuenca del Maipo en la zona de Peñaflor.
¿Cuál es el rango de inversión para el diseño de anclajes en Peñaflor?
El diseño geotécnico completo de un sistema de anclajes activos o pasivos en Peñaflor, incluyendo la memoria de cálculo, planos de detalle y protocolo de ensayos de arrancamiento, se sitúa típicamente en un rango entre $485.000 y $1.681.000, dependiendo de la envergadura del proyecto, la cantidad de líneas de anclaje y la complejidad del perfil estratigráfico a analizar.
